Подробная информация о продукте:
|
Наименование продукта: | 45°-120° Клинная проволока Джонсон DSM Screen Sieve Bend, Arc Screen Plate | Особенности: | не забивающийся, антикоррозионный, антиржавый, высокотемпературный |
---|---|---|---|
Радиан: | 45-120 градусов | Материал: | низкоуглеродистая сталь, ss 304, ss316, ss316L, ss321, и т.д. |
Профильная проволока: | 1х2мм, 1,5х2мм, 1,5х2,5мм, 2х3мм, 2,3х3,5мм, 2,5х4мм, 3х4,6мм и т.д. | Провод поддержки: | 1х2мм, 1,5х2мм, 1,5х2,5мм, 2х3мм, 2,3х3,5мм, 2,5х4мм, 3х4,6мм и т.д. |
Строка поддержки: | 2х10 мм, 1,5х20 мм, 2,0х25 мм, 2,5х30 мм, 3х12 мм | Рама: | 5х20 мм и т.д. |
Выделить: | экран загиба сетки слота 1mm,экран загиба сетки 2000mm,Изогнутый фильтрующ ячеистую сеть |

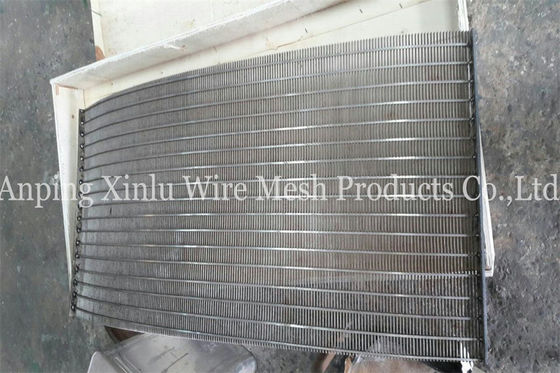

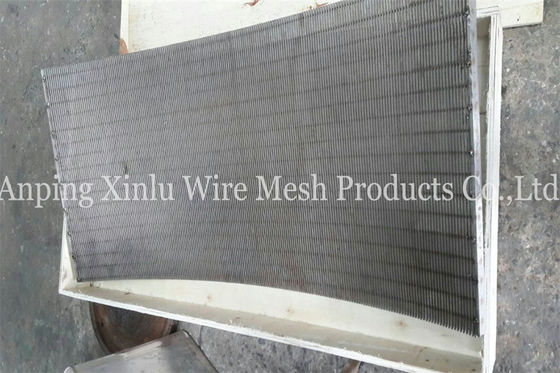

Клинная проволока Сита изгибая экран
Спецификации ситового кривого экрана
Материал: проволока из нержавеющей стали 304, 316, 316L, 321 и т.д.
Угол дуги экрана: 45°, 60°, 120°, 270° и 300°.
Размер отверстия: 0,25 мм - 1 мм.
Две основные типичные спецификации продукции:
Первый тип:
Ширина панели: 2000 мм.
Длина дуги: 1885 мм.
Угол: 60°.
Размер отверстия: 0,5 мм.
Профильная проволока: 3 мм × 4,6 мм.
Опорная стойка: 2 мм × 10 мм.
Тип 2:
Ширина панели: 2000 мм.
Длина дуги: 1885 мм.
Угол: 60°.
Размер отверстия: 0,25 мм.
Профильная проволока: 1,5 мм × 2,5 мм.
Опорная стойка: 2,5 мм × 4,0 мм.

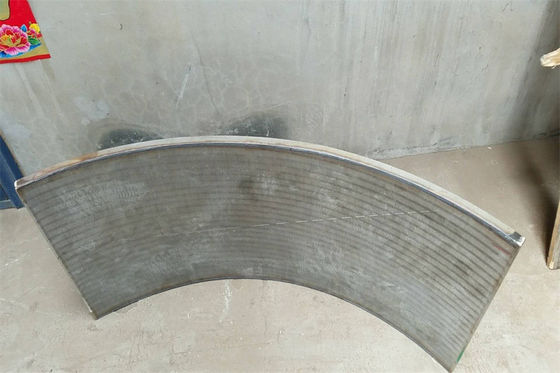

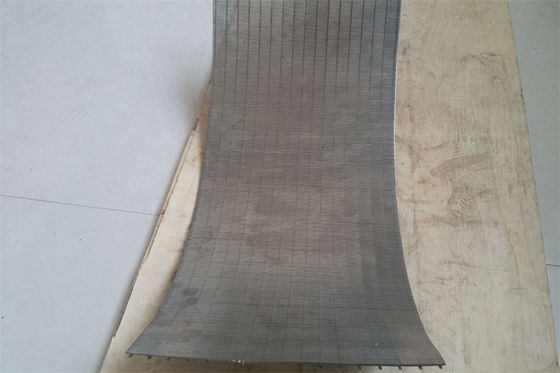

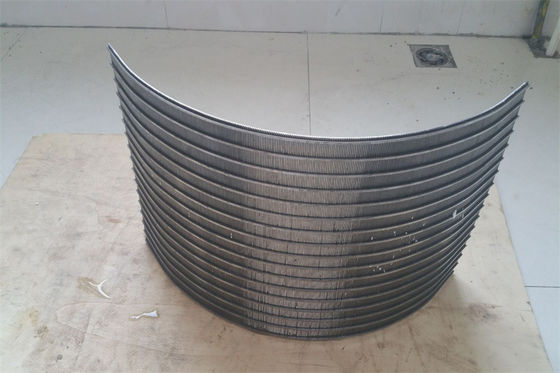

Скрин с изгибом сита, также называемый экраном DSM, представляет собой изогнутый выпуклый клинный штрих, изготовленный из клинных проводов из нержавеющей стали.
Клинная проволока dsm экрана изготавливается путем сварки нержавеющей стали V-образные профильные проволоки клинной проволоки опорных стержней.Затем клинной проволоки панели экраны режутся и изогнуты в клинной проволоки сито изгиба экрана с общим 45°В конце концов, изгибы жирового сита будут вставлены в нержавеющую сталь для легкой установки на оборудование.
Структуры ситового изгиба
Клинчатые проволочные ситовые изгибы изготовлены из нержавеющей стали. Они состоят из выпуклого изогнутого профиля проволочного экрана, который вставляется в нержавеющую сталь.Клинная проволока сито изготавливается путем обертывания и сварки нержавеющей стали V-образный профиль проволоки и опорных стержнейЗатем панельные экраны режутся и изогнуты в дуговую экрану.Силы, оказываемые при потоке материалов на изогнутую поверхность, изогнутая конструкция экрана имеет лучшую фильтрацию и большую емкость, чем панель экрана из колючей проволоки.
Принцип работы ситового кривого экрана
Дисплей DSM (дисплей с изгибом сита) идеально подходит для измерения размеров и обезвоживания для удаления твердых веществ из жидкостей или в случае разделения твердых веществ на твердые вещества для сухих кормов.Когда фильтрующие материалы протекают против фильтрующих экранов, Ситовые изгибающие экраны могут быть изготовлены в различных ширины, длины дуги и диафрагмы, чтобы соответствовать скорости потока и размеров материала, который отделяется.Кормовые материалы направляются вертикально и тангенциально по всей ширине верхней поверхности экрана., затем материал течет вниз по конусной поверхности под прямым углом к отверстию между клиновыми проводами.который обеспечивает большую открытую площадь и эффективную производительность фильтрацииИзгибающаяся поверхность обеспечивает более высокую скорость потока, большую емкость и лучшую фильтрацию, чем плоские панели с клиновым проволочным экраном.
В результате, материалы на нижней стороне отклоняются и распределяются между проводами.
Особенности ситового экрана
Высокая эффективность фильтрации, размеров, обезвоживания.
Хорошие механические свойства.
Большая емкость, чем у традиционных вибрирующих экранов.
Устойчивость к коррозии и ржавчине.
Высокотемпературная стойкость.
Легко очищается и требует меньшего обслуживания.
Не забивает.
Долгий и долговечный срок службы.
Легко устанавливается и заменяется.
Применение ситового изгиба
Клинные проволочные ситовые изгибы в основном используются для обезвоживания, размещения и очистки сточных вод.
Обработка сточных вод.
Очистка воды для стирки.
Обработка сточных вод птицы, рыбы, фруктов и овощей.
Обработка минералов.
Производство бумаги.
Текстильные заводы.
Спецификации кривых сеток из клиновой проволоки
Положение |
Радиус (мм) |
Угол |
Ширина (мм) |
XLSBS-01 |
2032 |
45° |
914 |
XLSBS-02 |
2032 |
45° |
1220 |
XLSBS-03 |
2032 |
45° |
1524 |
XLSBS-04 |
2032 |
45° |
1820 |
XLSBS-05 |
2032 |
45° |
2134 |
XLSBS-06 |
2032 |
45° |
2438 |
XLSBS-07 |
1016 |
60° |
914 |
XLSBS-08 |
1016 |
60° |
1220 |
XLSBS-09 |
1016 |
60° |
1524 |
XLSBS-10 |
1016 |
60° |
1820 |
XLSBS-11 |
1016 |
60° |
2134 |
XLSBS-12 |
1016 |
60° |
2438 |
XLSBS-13 |
1016 |
45° |
914 |
XLSBS-14 |
1016 |
45° |
1220 |
XLSBS-15 |
1016 |
45° |
1524 |
XLSBS-16 |
1016 |
45° |
1820 |
XLSBS-17 |
1016 |
45° |
2134 |
XLSBS-18 |
1016 |
45° |
2438 |
XLSBS-19 |
2032 |
60° |
914 |
XLSBS-20 |
2032 |
60° |
1220 |
XLSBS-21 |
2032 |
60° |
1524 |
XLSBS-22 |
2032 |
60° |
1820 |
XLSBS-23 |
2032 |
60° |
2134 |
XLSBS-24 |
2032 |
60° |
2438 |
